一：用途

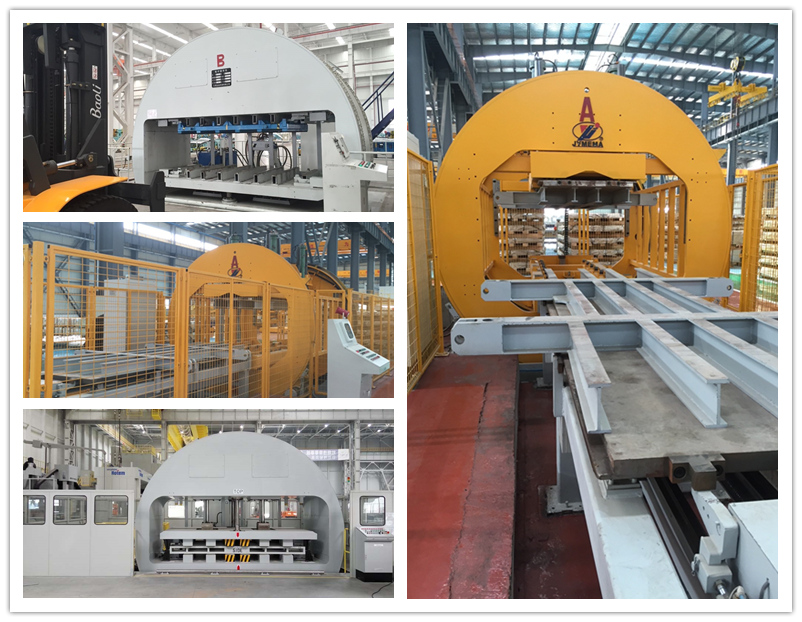

　　板材翻轉機是汽車制造中沖壓車間汽車側圍等左右件坯料落料后進入沖壓前的翻轉設備。
二：主要技術參數
1: 適用材料最大尺寸：左右：700～4000mm
　　前后：500～1800mm
　　板厚: 0.5～1.5mm
2: 翻轉板料最大重量: 7000Kg
3: 坯料翻轉垛料高度: 100～450mm （不含托盤厚度）
4: 允許使用托盤高度: 180mm
5: 翻轉角度: 180o
6: 一次翻轉時間: 約108秒
7: 一次回轉時間: 約41秒
8: 回轉角度: 180o
9: 適用托盤表面尺寸: （1）4100×2100　　　（2）1900×2100
10: 最大開口高度: 900mm
11: 油壓: 25Mpa
12: 適用電源: 380Vo 50HZ
三：結構特點
1：結構形式：C型開式
2：結構特點：翻轉機由四大部份組成，它們分別為水平回轉裝置、翻轉裝置、液壓夾緊裝置及電器控制系統。
四：工作原理
　　翻轉機適用于鋼結構托盤，垛料與托盤通過叉車進行上不料（垛料上不均放置托盤），采用一側送料，當叉車將料送到工作臺后，工作臺在液壓缸的作用下將工件壓緊，然而C型架（翻轉裝置將）工件翻轉180o后，機架開始水平旋轉180o，使C型囗回轉到原來位置，液壓系統松開工作臺，叉車再把板料接走。
　　本翻轉機由于采用一面上下料，所以占地小，方便車間的物流管理。
